แล้วทดลองเขียนโปรแกรม VHDL ให้ LED ต่อกับขา 21 (ตามเลขบนบอร์ด)
library ieee;
use ieee.std_logic_1164.all;
entity Hello is
port(
LED_0: out std_logic -- Pin 21
);
end Hello;
architecture rtl of Hello is
begin
LED_0 <= '1'; -- Output to LED_0
end rtl;
ทำงานได้จริง
โปรแกรมที่ใช้ Quartus Prime 18.1.0 Lite Edition
XOR logic
ทดลองอีกที ครานี้เขียนด้วยภาษา Verilog จากตัวอย่างที่ให้มากับโปรแกรม Quartus Prime
module xor_logic (x1, x2, f);
input x1, x2;
output f;
assign f = (x1 & ~x2)|(~x1 & x2);
endmodule
ให้ทำการ compile เลือกไอคอน สีเขียวรูปสามเหลี่ยม(run) แล้วค่อยกำหนดพิน
และเมื่อคอมไพล์เสร็จ จึงค่อยกำหนดพินดังรูปนี่้
ให้พิน PIN_1, PIN_2 แทน x1, x2, และ PIN_7 แทน f
เมื่อ กำนหนด pins ทั้งหมดแล้ว ขั้นตอนไป คือ upload ไปยัง board MaxII emp240

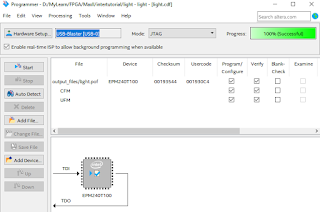

วิธีการคือ ต้องต่อกับ usb blaster ให้คลิกที่เมนู Programmer แล้วเลือก ตามรูปต่อไปนี้ แล้วให้คลิก Start รอจนครบ 100% ถือว่าสำเร็จ
ทดสอบโลจิกนี้ เหมือนกันได้จริง ต่างกันเป็นเท็จ ทดสอบกับ LED ดังรูปนี้
ตัวอย่างนี้ได้มาจาก Quartus Prime Introduction Using Verilog Designs ที่แจกให้ตอนซื้อบอร์ดมา
